型号HAC300U-490的电源是一款符合 PICMG® CompactPCI标准，交流100-240V输入范围的300WCPCI电源，该交流CPCI电源转换器拥有3U x 8HPx160mm的标准欧卡式封装体积，支持热插拔，采用强制风冷的散热方式，输出功率高达300W,具有有源电流共享功能，支持冗余及扩容功能。该300WCPCI电源由台湾著名电源厂商Hitron制造生产，由泰达华芯科技在中国大陆地区销售推广并进行技术支持。
电源特性：
√ 3U x 8HPx166mm标准欧卡式封装
√ 高转换效率，输出功率达300W
√ 宽输入范围，支持100-240VAC输入电压（额定220VAC)
√ 无最低负载要求
√ 宽工作温度 -40°C至+ 70°C（详情请参考降额曲线）
√ 内置OR-ing二极管，支持热插拔，
支持N + 1冗余操作，主动均流功能
√ 标准PICMG®47Pin连接器
√ 超宽的工作温度范围：-40--70度
√ I2C功能可选
特性：+12V 输出电流可达7-12A
输入特性：
项目 | 范围 | 标称 |
输入电压（Input Voltage） | 典型值100-240V | 110VAC,220VAC |
功率因数校正（Power Factor Correction） | 符合谐波校正IEC 61000-3-2 | 0.95-0.98 |
输入连接器（Input Connector） | Positronic 47针 | PCIH47M400A1 |
输入频率（Input Frequency） | 47-63Hz |
|
浪涌电流（Inrush Current） | 230Vac时 | 9.37A |
输入电流（Input Current） | 115Vac，230Vac | 3.1A, 1.6A |
接地漏电流（Earth Leakage Current） | 230Vac时 | 小于0.73mA |
绝缘耐压（Dielectric Withstand） | 符合IEC 60950-1规定。 |
|
电磁兼容（EMI） | 符合EN 55022 / FCC | B类 |
保持时间（Hold-up Time） | 115Vac时为10mS，230Vac时为13mS |
工作状态指示灯（Status LED） | <绿色>表示有效输入电压。 <琥珀色>表示严重故障。 |
|
远程开/关（Remote ON/OFF） | 可在[INH＃]和[EN＃]引脚上使用 |
|
电源故障信号（Power Fail Signal） | 在[FAL＃]引脚处可用 |
|
过温保护（OTP） | 在[DEG＃]引脚处安装了用于热传感器的NTC。 |
|
输出特性：
项目 | 范围 | 标称 |
输出电压（Output Voltage） | 见电源输出状况表 |
|
输出电流（Output Current） | 见电源输出状况表 |
|
输出功率（Output Wattage） | 典型值300W,持续工作 |
|
输出连接器（Output Connector） | Positronic 47针PCIH47M400A1 |
|
电源调整率（Line Regulation） | 典型值0.1％ |
|
负载调整率（Load Regulation） | 典型 ±1% |
|
噪音和波纹（Noise & Ripple） | 典型1％峰值到峰值或者50mv，以较大者为准 |
|
输出精度（Total Tolerance） | VO1/2/3（典型值）；VO4典型值： | ±2%；±3% |
输出可调（Adjustability） | 适用于VO1,V02，V03. |
|
遥感（Remote Sensing） | 提供VO1,2和3 |
|
热插拔（Hot-Swap） | 支持 |
|
N + 1冗余（N+1 Redundancy） | 在所有输出端安装OR-ing，所有输出端均支持N + 1冗余 |
电流共享（Current Sharing） | VO1,2和3的有源电流共享 |
|
电源正常信号（Power OK Signal） | 适用于所有输出（ Available for all outputs） |
|
过压保护（OVP） | 内置于所有输出（Built-in at all outputs） |
|
输出微调（Output Trim） | 电气微调为+ VO1 / 2。 [ADJ＃]。 |
|
过流保护（OCP） | 每个通道都具有（Installed at each rail） |
|
过载保护（OLP） | 全面保护，防止输出过载或短路。 典型值最大110-130％负载在输入电压为115Vac时。请向工厂咨询特殊的OLP设置。 |
其他特性：
项目 | 典型值 | 其他 |
效率（Efficiency） | 典型值 230Vac时为85％。 |
开关频率（Switching Frequency） | 100K Hz。 |
电路拓扑（Circuit Topology） | ZVS＆LLC电路。 |
瞬态响应（Transient Response） | 峰值瞬态小于200mV，在负载变化25％后可在0.5mS内恢复。 |
结构尺寸（Construction） | 欧洲卡式3U X 8HP X160毫米CompactPCI结构，前面板带助拔器手柄 |
三防涂层（Conformal Coating） | 有 |
工作温度 （Operating Temperature） | -40℃ -- +70℃ （参考注意：3） | +50℃时，100％输出功率；线性下降至+70℃时，60％输出功率（请参阅降额曲线）。 |
储存温度（Storage Temperature） | -40℃至+85℃ |
温度系数 （Temperature Coefficient） | 典型值 ±0.02％/℃ |
散热（Cooling） | 至少需要400 LFM风速，在密闭区域内达到300W的额定功率。 |
功率密度（Power Density） | 7.8瓦/立方英寸。 |
安规（Safety Standard） | IEC 60950-1 Class I |
CE标准（CE Standard） | EMI MEET EN 55022 / FCC CLASS B |
I2C | 可选项 |
注意：：
（1）除非另有规定，否则所有测量均在标称输入，满载和+ 25°C下进行。
（2）由于市场需求和技术进步，规格如有变更，恕不另行通知。
（3）要使VO3 + 12V保持在特定规格范围内，需要3分钟的预热时间。 在-40°C至+ 0°C的温度下冷启动后。
（4）建议在系统工作温度为-40°C至+ 0°C的范围内，将钽电容器连接至系统，以改善纹波和噪声。
电源输出：
型号 | 输出 |
输出路数 | Min. | Typ. | Max. | Pk. |
HAC300U-490 | MAIN +VO1:+5VDC @ ★ # ≡ ⊙ ▼ | 0A | 25A | 40A | 45A |
AUX.+VO2:+3.3VDC ▼ @ ★ # ≡ ⊙ | 0A | 25A | 40A | 45A |
AUX.+VO3:+12VDC ≡ # ⊙ ★ @ ※ | 0A | 7A | 12A | 10A |
AUX.-VO4:-12VDC ⊙ ★ ▼ | 0A | 1A | 2A | 2A |
符号定义：内置“★” OVP。 “ @”可调。 “＃”遥感。 “≡” 3线负载共享。 “⊙”安装了Oring二极管。
“▼”降压稳压器。 “※”同步整流器。
备注：峰值负载小于60秒，占空比<10％。
最高负载是每个输出的连续运行负载。但是最大不能同时满足所有输出的负载。总最大输出功率：300W；+ VO1和+ VO2的总组合电流不大于50A。
机械尺寸：MM [INCHES] 重量：762g
温度降额曲线图：

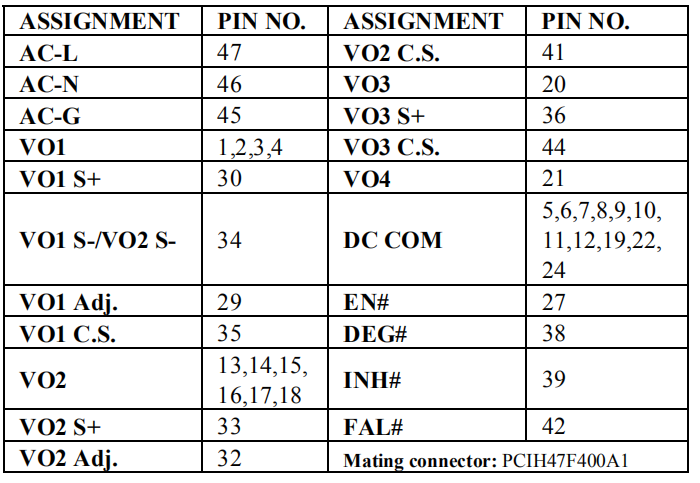

输入和输出连接器管脚分配：
