一、CPCI简介

  Compact PCI Compact Peripheral Component Interconnect 简称CPCI 中文又称紧

凑型PCI 是国际工业计算机制造者联合会 PCI Industrial Computer Manufacturer's

Group简称PICMG,于1994提出来的一种总线接口标准。是以PCI电气规范为标准的

高性能工业用总线。CPCI的CPU及外设同标准PCI是相同的并且CPCI系统使用与传

统PCI系统相同的芯片、防火墙和相关软件。从根本上说它们是一致的,因此操作系统、

驱动和应用程序都感觉不到两者的区别,将一个标准PCI插卡转化成CPCI插卡几乎不需

重新设计只要物理上重新分配一下即可。为了将PCI SIG的PCI总线规范用在工业控制

计算机系统1995年11月PCI工业计算机制造者联合会PICMIG颁布了CPCI规范1.0

版以后相继推出了PCI-PCI Bridge规范、Computer Telephony TDM规范和User-defined

I/O pin assignment规范。简言之CPCI总线 = PCI总线的电气规范 + 标准针孔连接器

IEC-1076-4-101 + 欧洲卡规范IEC297/IEEE 1011.1。

  CPCI的出现不仅让诸如CPU、硬盘等许多原先基于PC的技术和成熟产品能够延续应用

也由于在接口等地方做了重大改进使得采用CPCI技术的服务器、工控电脑等拥有了高可

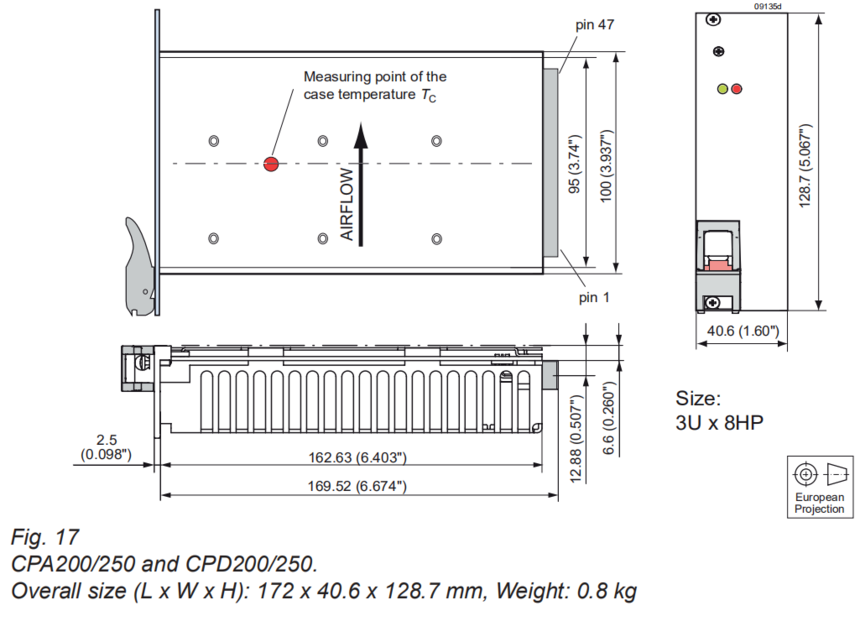

靠性、高密度的优点。CPCI是基于PCI电气规范开发的高性能工业总线适用于3U和6U

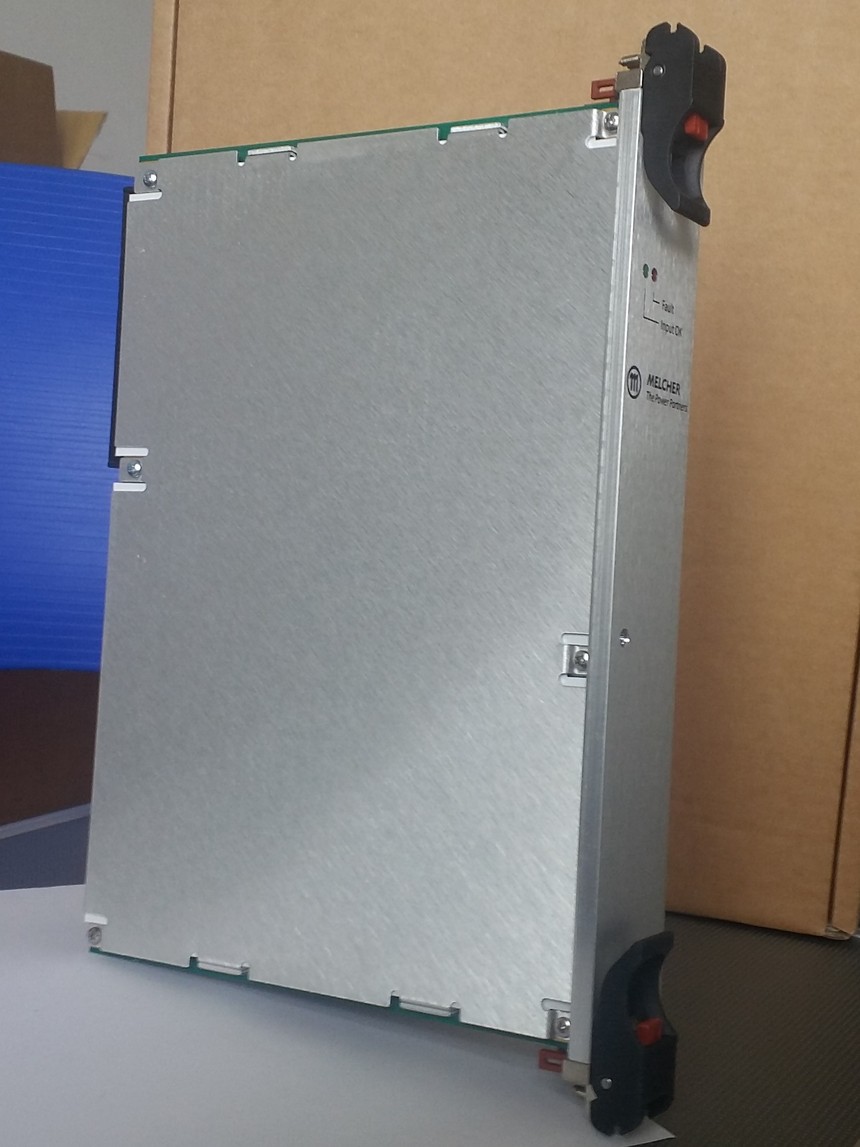

高度的电路插板设计。CPCI电路插板从前方插入机柜I/O数据的出口可以是前面板上的

接口或者机柜的背板。它的出现解决了多年来电信系统工程师与设备制造商面临的棘手问

题比如传统电信设备总线VME(Versa Module Euro card)与工业标准PCI(Peripheral

Component Interconnect)总线不兼容问题。

  二、CPCI的特点

  CPCI技术是在PCI技术基础之上经过改造而成具体有三个方面

  一是继续采用PCI局部总线技术

  二是抛弃IPC传统机械结构改用经过20年实践检验了的高可靠欧洲卡结构改善了散

热条件、提高了抗振动冲击能力、符合电磁兼容性要求

  三是抛弃IPC的金手指式互连方式改用2mm密度的针孔连接器具有气密性、防腐性

进一步提高了可靠性并增加了负载能力。

  CPCI所具有可热插拔Hot Swap、高开放性、高可靠性、。CPCI技术中最突出、最

具吸引力的特点是热插拔Hot Swap。简言之就是在运行系统没有断电的条件下拔

出或插入功能模板而不破坏系统的正常工作的一种技术。热插拔一直是电信应用的要求

也为每一个工业自动化系统所渴求。它的实现是在结构上采用三种不同长度的引脚插针

使得模板插入或拔出时电源和接地、PCI总线信号、热插拔启动信号按序进行采用总线

隔离装置和电源的软启动在软件上操作系统要具有即插即用功能。目前CPCI总线热插

拔技术正在从基本热切换技术向高可用性方向发展。

  CPCI标准具有种种优点。它与传统的桌面PCI系统完全兼容在64位/66M总线接口下

能提供每秒高达512MB的带宽。它支持用在桌面PC和工作站上的完全一样的接口芯片。

使用CPCI能利用在桌面工作站上开发的整个应用无需任何改变就能将其移到目标环境

极大地提高了产品推向市场的时间。利用CPCI技术使得电信设备OEM能利用与桌面应用

系统同样的先进技术同时还具有针对桌面系统设计的大量PCI芯片所带来的规模经济和

低成本特性。其产品成本上往往低于同等功能的VME产品仅略高于通常的工控机IPC

IPCIndustrial Personal Computer产品。

  CPCI规范自制定以来已历经多个版本。最新的PICMG 3.0所规范的CPCI技术架构在

一个更加开放、标准的平台上有利于各类系统集成商、设备供应商提供更加便捷快速的增



值服务为用户提供更高性价比的产品和解决方案。PICMG 3.0标准是一个全新的技术

与PICMG 2.x完全不同特别在速度上与PICMG 2.x相比PICMG 3.0速度每秒可达2Tb。

PICMG 3.0主要将应用在高带宽电信传输上以适应未来电信的发展PICMG 2.x则仍是

目前CPCI的主流并将在很长时间内主宰CPCI的应用。

  三、CPCI的应用

  CPCI所具有高开放性、高可靠性、可热插拔Hot Swap使该技术除了可

以广泛应用在通讯、网络、计算机电话整和Computer Telephony也适合实

时系统控制Real Time Machine Control、产业自动化、实时数据采集

Real-Time Data Acquisition、军事系统等需要高速运算、智能交通、航空

航天、医疗器械、水利等模块化及高可靠度、可长期使用的应用领域。由于CPCI

拥有较高的带宽它也适用于一些高速数据通信的应用包括服务器、路由器、

交换机等。
